“厦门中技创机电技术有限公司”现货供应“松下Panasonic”数字光纤传感器：“FX-501-C2”。

FX-501-C2简易操作说明 ：

注：（本操作说明仅代表FX-501-C2在切槽装配机上的使用，详细设置或应用到到其它场所请查看FX-501-C2的官访说明书。）

1.复位设置

在待机画面按“MODE” 键三下，显示“1.2、 按“SET”键一下，显示“”。 1.3、 按“+”键四下，显示“1.4、 按“SET”键一下，显示“1.5、 按“+”键二下，显示“1.6、 按“SET”键一下，显示“1.7、 按“SET”键一下，显示“成后会自动返回待机画面。 并闪烁，这时感应器复位中。

2. 输出设置（常开/常闭设置）

在待机画面按“MODE” 键三下，显示当前输出设置状态。 代表设定值（绿色）比检测值（红色）低时有输出。 代表设定值（绿色）比检测值（红色）高时有输出。 按“+”键或“－”键选择所需要的输出设置。  按“MODE” 键四下，返回到待机画面。

3. 设定值调整

在没有放入检测物的状态下，观察并记录当前检测值（红色）。在放入检测物的状态下，观察并记录当前检测值（红色）。 计算初步设定值：

① 有料检测值>无料检测值时

初步设定值＝（有料检测值－无料检测值）/2+无料检测值；

② 有料检测值<无料检测值时

初步设定值＝（无料检测值－有料检测值）/2+有料检测值

通过按“+”键和“－”键输入初步设定值，完成后感应器会闪烁几下并自动存储。试运行并观察检测效果，需要时通过按“+”键和“－”键微调设定值，以达到最加效果。

4. 震盘料反吹气逻辑

5. 直震2胶盖反检测逻辑

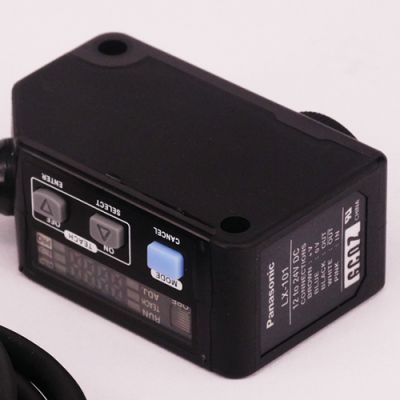

“厦门中技创机电技术有限公司”成立于2007年，是一家工业自动化系统成套解决方案的提供商。现货***供应“日本松下Panasonic"产品：FD-33G FD-42G  FD-43G  FD-31  FT-42  FD-G500(光纤线)；FX-101-CC2  FX-551-C2  FX-501-C2（光纤放大器）；DP-101  DP102  DP-102-M  DP-001  DP-001   DP011 DP-012数字压力传感器；HG-C1200  HL-G103-S-J      HG-C1400（小型激光位移传感器）；LX-101（色标传感器）。

订货产品号FD-42G

型号FD-42G

检测形态反射型

光纤种类螺纹型

前端直径M4

前端长度25mm

有无套筒无

光轴方向俯视图

光轴直径/ 光点直径φ0.4mm (FX-MR6)， φ0.5mm (FX-MR3)， φ0.5mm (FX-MR1)， φ0.7～φ2.0mm (FX-MR2)， φ0.5～φ3.0mm (FX-MR5)，松下放大器内置DP-101， φ0.4 mm (FX-MR7)， φ0.8～φ3.5 mm (FX-MR8)， φ4.0 mm (FX-MR9)

光纤长度2m

容许弯曲半径R2mm

自由裁切可以

半定制光纤长度的变更

安装透镜可以

适用的透镜FX-MR6， FX-MR3， FX-MR1， FX-MR2， FX-MR5， FX-MR7， FX-MR8， FX-MR9

安装保护管不可以

用途通用

环境性能 : 保护构造IP40

环境性能 : 使用环境温度 MAX80℃

环境性能 : 使用环境温度 MIN-55℃

检测距离（STD）200mm (FX-500系列)

检测距离（HYPR）650mm (FX-500系列)

检测距离（U-LG）380mm (FX-500系列)

检测距离（LONG）270mm (FX-500系列)

检测距离（FAST）95mm (FX-500系列)

检测距离（H-SP）27mm (FX-500系列)

“厦门中技创机电技术有限公司”成立于2007年，是一家工业自动化系统成套解决方案的提供商。

现货供应”日本松下Panaxonic“：FD-33G   FD-42G   FD-43G   FD-31   FT-42   FD-G500 ；FX-101-CC2  FX-551-C2   FX-501-C2；DP-101   DP102   DP-102-M   DP-001   DP-001    DP011   DP-012；HG-C1200    HL-G103-S-J       HG-C1400；LX-101。

压力传感器通常由压力敏感元件和信号处理单元组成。按不同的测试压力类型，压力传感器可分为表压传感器、差压传感器和绝压传感器。
